Код товара: НТ50891

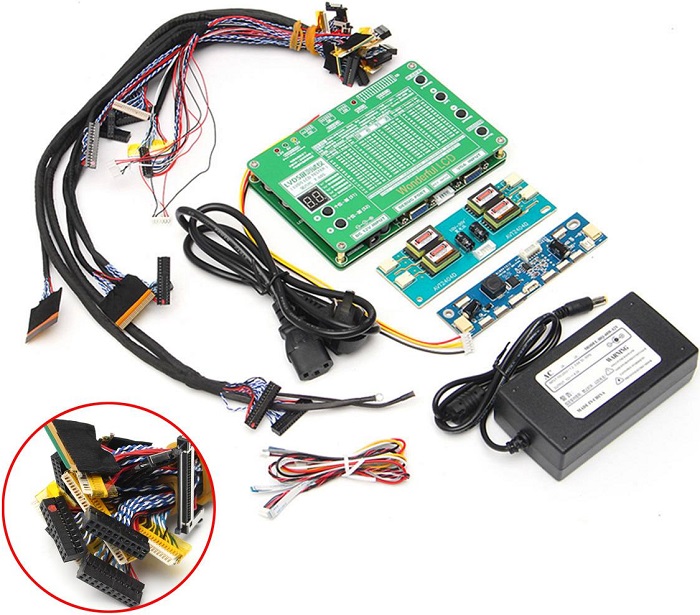

Тестер матриц LVDS Qipin T-60S
Тестер матриц LVDS Qipin T-60S (RB-19298); для LCD ЖК-дисплеев 7-84'', 60 программ; зеленый
0 ₽
Нет в наличии Гарантия 1 мес.
14 дней обмен/возврат
Тестер матриц LCD ЖК дисплеев 7-84'' LVDS VGA 60 программ T-60S +БП используется для быстрой и точной оценки качества и выявления дефектов изображения жидкокристаллических и ЭЛТ матриц ноутбуков, мониторов и телевизоров с диагональю от 7 до 84 дюймов. Тестер T-60S позволяет проверить матрицу на работоспособность без необходимости подключения отдельного устройства подачи видеосигнала. Также с помощью тестера T-60S можно настроить цветопередачу и калибровку изображения на матрице. Тестер матриц T-60S имеет восемь разъемов для подключения питания, матрицы, питания подсветки матрицы: для подключения питания тестера используется гнездо под штекер 5,5 x 2,1 мм, обозначенное DC 12V INPUT; для подключения матрицы используется 30-пиновый LVDS разъем, обозначенный A1; для подключения LED подсветки матрицы используется 4-пиновый разъем, обозначенный A2; для подключения инвертора с питанием 12 В используется 6-пиновый разъем, обозначенный A3; для подключения инвертора с питанием 5 В используется 6-пиновый разъем, обозначенный A4; для подключения клавиатуры матрицы используется 6-пиновый разъем, обозначенный KEY INPUT; для подключения входного VGA сигнала используется VGA разъем, обозначенный VGA INPUT; для подключения выходного VGA сигнала используется VGA разъем, обозначенный DEBUG PORT. Распиновка разъемов изображена на корпусе тестера. Перед использованием тестера T-60S нужно найти даташит на имеющуюся у Вас матрицу. Даташит наиболее удобно искать здесь. Из даташита матрицы нужна следующая информация: напряжение питания матрицы, максимальное разрешение матрицы, распиновка шлейфа данных (LVDS) матрицы, битность матрицы. Эта информация нужна для выбора соответствующей программы тестера и LVDS кабеля. Для использования тестера T-60S нужно сначала подключить к нему питание. В комплекте поставки есть адаптер питания и сетевой кабель к нему. Адаптер питания: вход 100 – 240 V AC 50/60Hz; выход 12V DC 4A; штекер 5,5 x 2,1 мм. Длина сетевого кабеля 1 м, длина кабеля адаптера питания 1 м. Далее нужно подобрать LVDS шлейф для матрицы. В комплекте поставки есть четырнадцать LVDS шлейфов
