Кабели и разъёмы для видеонаблюдения – популярные разновидности и особенности использования

Качественные расходники важный элемент стабильной работы системы видеонаблюдения

Стабильное функционирование видеонаблюдения зависит не только от качества основных элементов системы. Помимо камер, блоков питания и регистраторов, существуют менее заметные, но важные составляющие в лице разъёмов, кабеля и соединителей, которые при неправильном или спешном выборе могут отрицательно влиять на качество и стабильность работы всей системы видеонаблюдения в целом.

Категории разъёмов по принципу функционирования

В зависимости от сценариев применения и типа применяемого оборудования в системе видеонаблюдения разъёмы можно разделить на три основные категории:

• Переходники – представляют собой небольшие устройства для разветвления или организации совместимости сигнала/питания между различными устройствами в видеонаблюдении.
• Сигнальные – данные разъёмы применяются в качестве проводника для видео и аудио сигналов. Ярким примером является BNC разъём, который совместим с коаксиальным кабелем и применяется в построении аналогового видеонаблюдения.
• Силовые – такой формат разъёмов предназначен для организации подачи питания на всех энергозависимых узлах системы видеонаблюдения.

Популярные типы разъёмов используемые в видеонаблюдении

Из-за того, что в видеонаблюдении применяется широкий спектр аппаратуры, ассортимент разъёмов очень разнообразен, рассмотрим самые популярные из них.

• RJ-45 – современный цифровой разъём известный каждому обладателю домашнего интернет-соединения. Является сетевым интерфейсом для подключения IP-камер, ресиверов и остальных элементов, требующих доступа к единой локальной или интернет сети.
• BNC – классический интерфейс для аппаратуры, работающей по коаксиальному кабелю. Бывает нескольких разновидностей, в зависимости от типа соединения.
• BNC тройник – предназначен для дублирования (разветвления) видеосигнала на две части, позволяя транслировать сигнал в две линии.
• DC (разъём питания) – используется при необходимости обеспечения питанием ресиверов, камер и многих других составных элементов видеонаблюдения.
• SMA и RP-SMA – разъём применяется в ситуациях, когда при построении охранной системы имеется необходимость подключения внешней антенны.
• RCA (тюльпан) – популярный стандарт для аудио и видео техники, бывает двух типов: для коаксиального кабеля или UTP (под винт).
• VGA – один из старейших интерфейсов, служит для передачи видеосигнала на внешний монитор.
• HDMI – современный стандарт работы с мультимедиа. Предполагает передачу сигнала в высоком разрешении, применим в работе с внешним монитором.
• Scotch Lock (скотчлок) – соединитель изолированного типа, используемый в процессе сращивания проводов.

Разновидности BNC разъёмов в зависимости от способа монтажа

Помимо основных категорий существуют разновидности разъёмов в зависимости от способа монтажа и типа видеонаблюдения, самыми популярными из них являются крепления и различные BNC коннекторы для коаксиального кабеля:

• под винт;
• под пайку;
• с клеммной колодкой;
• под обжим;
• накручивающийся.

Под винт – преимуществом разъёма является удобная система соединения, в которой используется прижим кабеля при помощи винта с креплением оплётки в специальном разъёме «кожухе». Бывает двух видов: гнездо или штекер (мама/папа).

Под пайку – надёжный тип крепления, в котором вместо механического прижима сердечника кабеля используется метод спаивания, что делает контакт максимально прочным без намёков на возможность потери сигнала.

С клеммной колодкой – максимально практичный разъём, в котором для установки и функционирования достаточно зачистить кабель и закрепить в специальных зажимах.

Под обжим – надежное и быстрое соединение центральной жилы кабеля при помощи латунного сердечника и обжимного колпачка. Позволяет создавать прочное, соединение без лишних временных затрат. Единственным минусом такого решения является невозможность повторного применения одного и того же разъёма по причине деформации в процессе монтажа.

Накручивающийся разъём – классическое решение, широко применяемое в телевизионном оборудовании. Обладает отличной устойчивостью к механическим нагрузкам и незамысловатым способом монтажа.

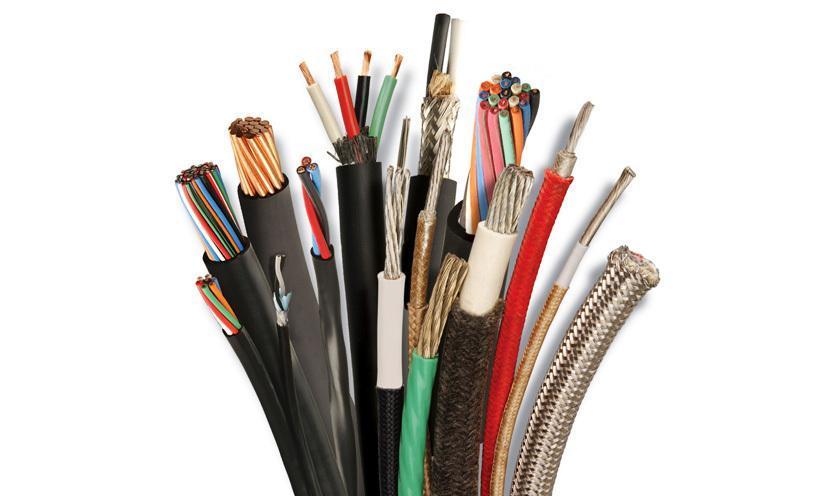

Типы кабелей применяемых в видеонаблюдении

В зависимости от оборудования и особенностей передаваемого сигнала, в видеонаблюдении используются разные типы кабеля:

• UTP (витая пара)
• Коаксиальный кабель
• Комбинированный кабель

UTP (витая пара) – широко известная разновидность кабеля чаще всего применяемая в построении локальных и интернет сетей, но также используется в видеонаблюдения совместно с IP камерами. Преимуществами такого типа кабеля является передача изображения на длинные дистанции, совмещение и передача по одному кабелю аудио и видео сигнала, а также питания на оборудование.

Коаксиальный кабель – классическая широко распространённая разновидность кабеля для построения аналоговых систем видеонаблюдения. Преимуществом данного типа кабеля является низкий уровень потери сигнала с сохранением высокого качества, но стоит учесть, что получать такое преимущество на слишком длинных расстояниях не выйдет по причине быстрого затухания сигнала.

Комбинированный кабель – модифицированная версия предыдущей разновидности для аналогового видеонаблюдения. Улучшение данной модели заключается в том, что добавлены дополнительные жилы для питания оборудования и передачи аудио сигнала так как коаксиальный кабель в классическом исполнении не имеет таких возможностей.
